1. Sélection des matériaux : pourquoi le PMMA gagne-t-il pour les LED
2. Conception et développement de moules : le « cœur » de la qualité optique
3. Le processus de production : du pellet à la lentille parfaite
5. Qualité et rendement : atteindre plus de 90 % de bonnes pièces
Figure 1 : Vue éclatée d'un système de lentilles de projecteur LED typique. Ce diagramme montre comment une lentille optique en acrylique fonctionne avec le réseau de LED, le réflecteur et d'autres composants pour façonner et diriger la lumière avec précision, exactement ce qui rend possible un éclairage LED haute performance.
Les lentilles optiques en acrylique (PMMA) sont les héros méconnus de l’éclairage LED moderne. Ces composants cristallins contrôlent les faisceaux lumineux, maximisent la luminosité, éliminent l'éblouissement et améliorent considérablement l'efficacité énergétique des lampadaires, des projecteurs, des phares automobiles et des luminaires intérieurs.
Contrairement au verre (plus lourd et plus cher) ou au polycarbonate (légèrement moins transparent), l'acrylique de qualité optique offre une transmission lumineuse de 92 à 93 % , une conception légère et une production de masse rentable. L'ensemble du processus s'articule autour du moulage par injection ultra-précis , une technologie qui transforme les granulés de plastique brut en surfaces optiques parfaites, précises à des fractions de micromètre près.
Voici un aperçu clair, étape par étape, de la fabrication de ces objectifs hautes performances.
Le cœur de chaque lentille est du PMMA de qualité optique (le plus souvent Mitsubishi VH001 ou des qualités équivalentes de haute pureté).
Pourquoi c'est parfait pour les LED :
Clarté extrêmement élevée (transmission >92 % à 3 mm d'épaisseur)
Excellentes propriétés d'écoulement pour les surfaces complexes de forme libre
Forte résistance aux UV pour une utilisation en extérieur
Faible coût et recyclable
Alternatives en cas de besoin :
Polycarbonate (PC) pour une plus grande résistance à la chaleur (jusqu'à 110-120 °C)
Caoutchouc de silicone liquide (LSR) pour petites lentilles directement sur la puce LED
Verre pour applications ultra-premium
Étape préalable critique : le PMMA doit être séché entre 80 et 90 °C pendant 3 à 6 heures jusqu'à ce que l'humidité soit inférieure à 0,04 %. Même une faible teneur en eau provoque des stries argentées, des bulles ou un jaunissement, des défauts qui ruinent les performances optiques.
Le moule est l’endroit où la magie – et le plus gros investissement – se produit. Un moule pour lentille optique doit produire des surfaces plus lisses qu'un miroir (Ra < 0,0002 μm) sans lignes d'écoulement ni marques de soudure visibles.
Principes de conception clés :
Compensation de retrait : le PMMA rétrécit de 0,4 à 0,7 % ; la cavité du moule est précisément surdimensionnée.
Épaisseur de paroi uniforme — Empêche la déformation et les contraintes internes (épaisseur typique de la lentille 0,6 à 3,8 mm).
Grandes portes de ventilateur — Assure un remplissage en douceur sans jets ni lignes de soudure.
Canaux de refroidissement avancés — Contrôle uniforme de la température pour minimiser la biréfringence (distorsion de la lumière induite par la contrainte).
Surfaces optiques de forme libre — Conçues dans ZEMAX ou LightTools sur la base de la puce LED exacte (CREE, OSRAM, etc.) pour un contrôle parfait du faisceau.
Matériau du moule : acier suédois S136 finition miroir, trempé à 55 HRC, puis tourné au diamant sur des machines d'ultra-précision (par exemple Precitech Nanoform).
Flux de développement : Simulation optique → Analyse Moldflow (écoulement, gauchissement, biréfringence) → Usinage de précision → Moulage d'essai → Affinement itératif.

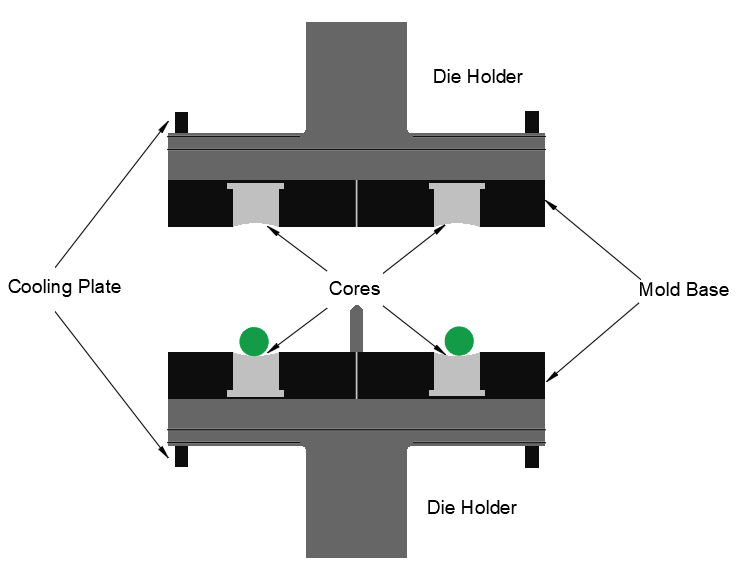

Figure 2 : Structure du noyau du moule de précision
Le cœur du moule (plaques de refroidissement et noyaux optiques) garantit que chaque lentille ressort parfaitement plate et sans contrainte.
La fabrication proprement dite suit un cycle de moulage par injection étroitement contrôlé :
Fermeture du moule
Injection — Le PMMA fondu (200-260 °C) est injecté lentement puis emballé sous haute pression.
Pression de maintien — Évite les traces d'enfoncement et maintient la précision optique.
Refroidissement — Refroidissement uniforme pendant que la pièce se solidifie.
Ouverture et éjection du moule — Retrait robotisé pour éviter les rayures.
Techniques spéciales pour les LED :
Température de moule élevée (60 à 90 °C) + injection en plusieurs étapes pour réduire la biréfringence
Temps d'emballage et de refroidissement prolongés
Recuit post-moulage pour soulager les contraintes résiduelles
Polissage à la vapeur ou à la flamme pour une clarté de surface ultime

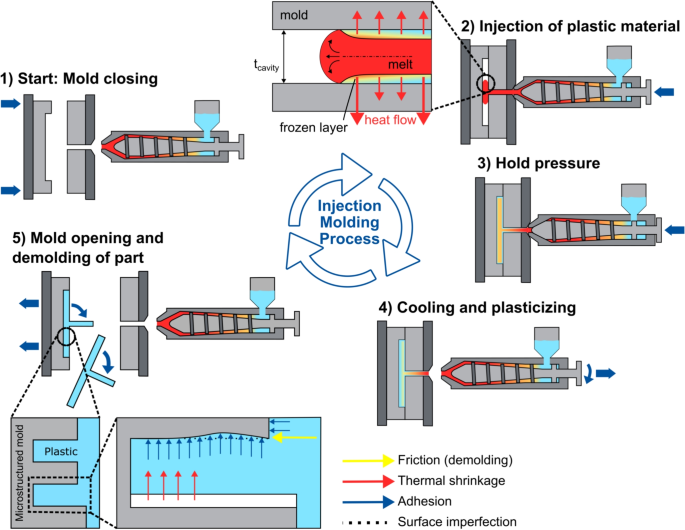

Figure 3 : Le cycle complet de moulage par injection
Chaque seconde compte : une température, une pression et un timing précis transforment les pastilles transparentes en lentilles optiques impeccables.
Machines à injection : Presses optiques haut de gamme (Arburg, Engel, Toshiba...) à commande multi-étages.
Systèmes auxiliaires : contrôleurs de température de moule de précision, séchoirs déshumidificateurs et robots à six axes.
Environnement : salle blanche de classe 10 000 ; les opérateurs portent des combinaisons, des gants et des masques antistatiques. La poussière est l’ennemi public n°1.

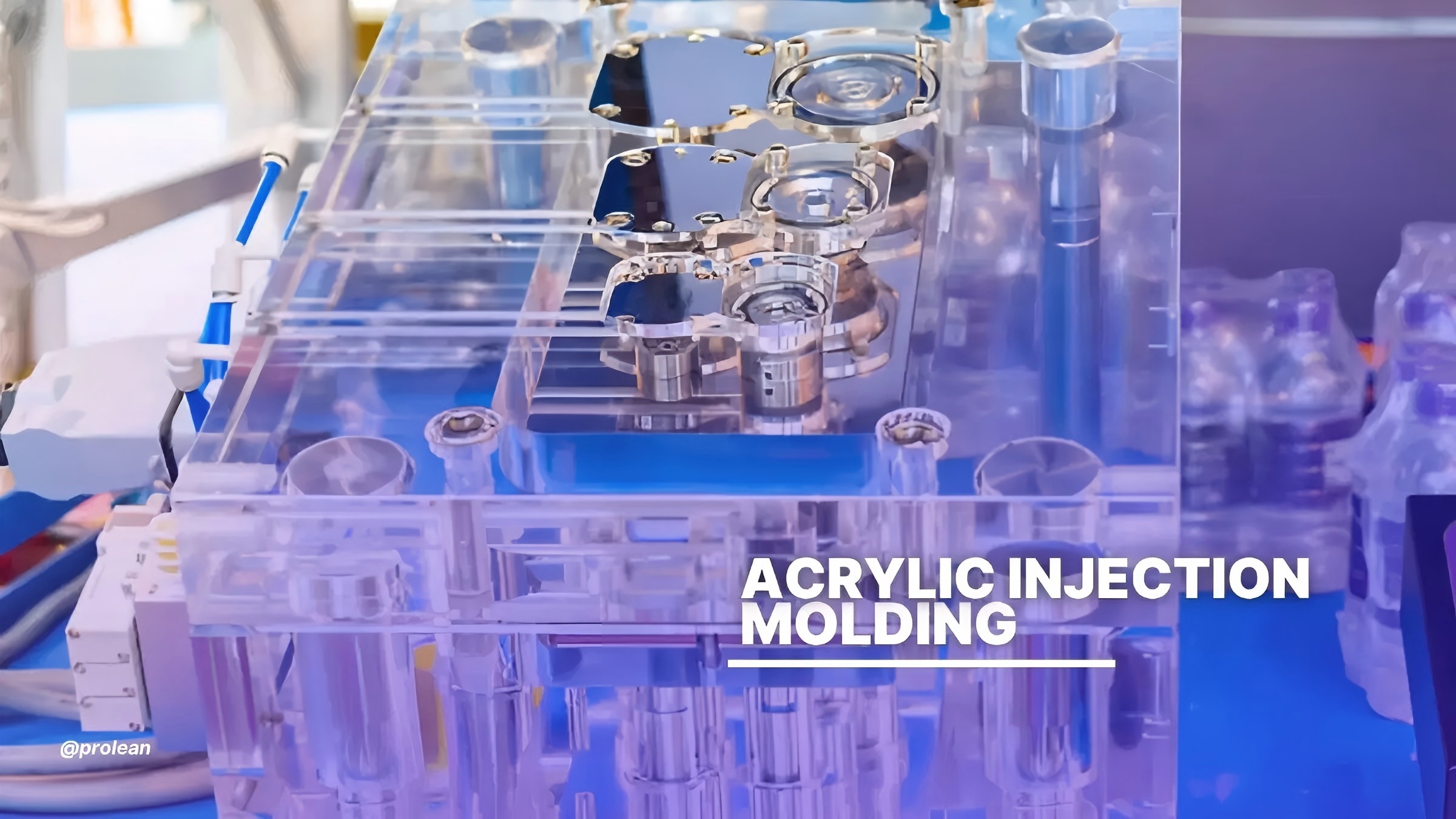

Figure 4 : Véritable moule d'injection acrylique de qualité optique
Un moule transparent multi-empreintes en action : chaque cavité produit des lentilles identiques de haute précision.
Avec des processus optimisés, les taux de rendement dépassent régulièrement 90 % en production en volume.
Défis et solutions courants :
Taches noires/jaunissement → Séchage strict + contrôle de la température
Déformation → Refroidissement uniforme + simulation Moldflow
Biréfringence → Température élevée du moule + remplissage lent + recuit
Défauts de surface → Salle blanche + manipulation robotisée
Chaque lot est inspecté à 100 % avec des scanners optiques, des compteurs de contrainte et des testeurs d'angle de faisceau avant l'emballage antistatique.
Une lentille acrylique parfaitement fabriquée peut augmenter l'efficacité du système de 10 à 30 %, réduire la consommation d'énergie et prolonger la durée de vie des LED. C'est pourquoi les plus grandes marques d'éclairage investissent massivement dans des outils de précision et dans le contrôle des processus.
Des granulés bruts aux lampadaires d'un million de lumens, chaque lentille optique en acrylique est le résultat de la science, de l'ingénierie et d'un savoir-faire méticuleux.
