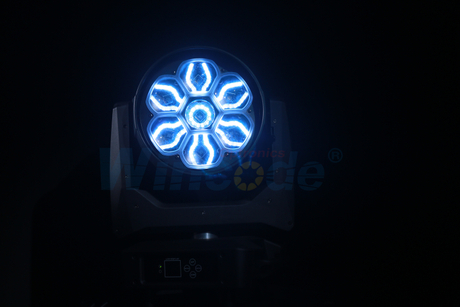

Chez Wincode Optronics, nous avons construit le Phantom Aura 760XP autour d'un élément clé : un tout nouvel objectif PMMA monobloc.
Cette lentille est beaucoup plus grande et plus épaisse que la plupart des optiques d’éclairage de scène. Il fait près de 1,5 fois le diamètre du groupe de lentilles avant d'un Ayrton Zonda 3FX et plus de 30 mm d'épaisseur.
Le résultat est des faisceaux étroits et nets, une lueur aux bords lisses et un mélange de couleurs nettes à partir d'un seul luminaire.
Cet objectif n'est pas facile à produire. Nous expliquons ci-dessous le véritable processus de production, les défis techniques que nous avons résolus et pourquoi cette conception confère au Phantom Aura 760XP ses performances particulières.
Le PMMA, également appelé acrylique, est le matériau le plus courant pour l’optique de l’éclairage de scène. Il laisse passer plus de 92 % de la lumière visible et reste léger.
Nous utilisons un moulage par injection de précision pour fabriquer nos lentilles.
Nous séchons d’abord les pellets de PMMA pendant 4 à 6 heures entre 80 et 90 °C. Toute eau laissée dans le matériau provoque des stries ou des bulles argentées qui détruisent la clarté optique.
Ensuite, la matière sèche est chauffée entre 220 et 260 °C. Il est ensuite injecté dans un moule en acier poli sous haute pression.
Le moule reste chaud entre 80 et 120 °C. Cela aide le plastique à s'écouler uniformément et réduit les marques de contrainte.
Après le remplissage, nous appliquons une pression de maintien élevée pendant une longue période. Cela emballe le matériau supplémentaire dans des zones épaisses pour éviter les marques d'évier ou les vides.
Le refroidissement prend plus de temps car la lentille est épaisse. La pièce s'éjecte ensuite avec précaution pour éviter de rayer les surfaces optiques.
Les systèmes à canaux chauds maintiennent le matériau en fusion afin que la grande lentille se remplisse uniformément sans lignes de soudure.
Notre lentille est beaucoup plus grande et plus épaisse que les optiques classiques pour éclairage de scène. Cela crée plusieurs difficultés réelles.
Le diamètre est presque 1,5 fois celui du groupe avant Ayrton Zonda 3FX. Avec une épaisseur supérieure à 30 mm, le centre refroidit beaucoup plus lentement que les bords. Cela provoque des marques d’enfoncement, des déformations et des contraintes internes qui courbent la lumière de manière inégale.
Nous devons utiliser une pression de maintien élevée pendant une longue période pour remplir le centre épais. Cela rend le temps de cycle beaucoup plus long et réduit l’efficacité de la production.
La température du moule doit rester élevée pour réduire les traces d'écoulement et la biréfringence. Mais la chaleur élevée fait adhérer le plastique au moule. Nous avons besoin de revêtements de moules spéciaux et de canaux de refroidissement précis pour résoudre ce problème.
La conception du moule et le coût d’investissement du moule sont très élevés en raison de la grande taille et de la structure épaisse. Nous travaillons en collaboration avec de grandes entreprises disposant des capacités de production adéquates. Les petites usines d’objectifs ne peuvent pas fabriquer cet objectif.
La conception des canaux chauds est essentielle. Toute différence de température crée des lignes de soudure ou une couleur inégale. Nous utilisons des collecteurs équilibrés pour maintenir un débit uniforme.
Le démoulage est délicat. La grande surface augmente le risque de collage. Nous utilisons des surfaces polies miroir et des systèmes d'éjection doux pour protéger la finition optique.
Au début, le taux de bonnes parties était faible. Après de nombreux ajustements effectués par des techniciens qualifiés, nous avons atteint un rendement plus élevé et une meilleure efficacité.
Nous aurions pu utiliser plusieurs petits objectifs comme beaucoup d'autres marques. C'est plus facile et moins cher.
Nous avons choisi le grand objectif unique car il offre trois avantages évidents.
Premièrement, il crée des images extrêmement nettes à des angles de faisceau étroits. Deuxièmement, il produit une lueur naturelle semblable à celle des luminaires haut de gamme. Troisièmement, il améliore la transmission de la lumière et la cohérence des couleurs sur l’ensemble du luminaire.
La grande lentille épaisse réduit la perte de lumière. Cela aide également les couleurs à se mélanger en douceur. La gradation reste sans scintillement. Ces améliorations permettent au Phantom Aura 760XP de fournir trois effets premium en une seule unité.
Nous avons travaillé avec des usines expérimentées car l'objectif fait ressortir le luminaire. Il ressemble et fonctionne comme trois lampes haut de gamme combinées.
L'objectif Phantom Aura 760XP montre que le moulage avancé en PMMA peut résoudre de réels problèmes pour les concepteurs d'éclairage.
Il est plus grand, plus épais et plus difficile à fabriquer que presque toutes les autres optiques d’éclairage de scène.
Mais le travail supplémentaire donne des faisceaux plus nets, une lueur de bord plus riche et un meilleur rapport qualité-prix.
Les sociétés de location, les théâtres et les clubs obtiennent des résultats professionnels sans les coûts élevés habituels.
Nous sommes prêts à partager plus de détails ou d'échantillons avec des partenaires qui souhaitent ce type de performances. Contactez-nous pour voir ce que cet objectif peut faire pour vos spectacles.
